梶研 [お料理やってない, BLE微妙..., NFC最高！]

2024年3月12日

thumbnail

お料理やってない, BLE微妙..., NFC最高！

出席率

  • 3年セミナー：??%

スケジュール

短期的な予定

  • mocopi と お料理センシング
    • シーンとランドマークを決める(~2月上旬)
    • SVM で動作判別する
    • 機械学習を深める
      • 機械学習の手法を知る
      • 使う手法を決める
      • データセットを探す
      • 機械学習(LSTM)する
      • 精度を上げる
      • ?
    • お料理センシング
      • お料理でどんな動作があるかを知る
      • ?
    • 論文書く
    • 発表
  • BLEビーコンのuuidを書き換えたい
    • 通信内容を読み解く
    • shellコマンドで通信してみる
    • 実装してみる
  • BookWorm
    • Pasori と デスクトップアプリを接続する(技術検証)
    • nfc読み込み機能 & 画面を作る
    • API と連携させる
    • 管理者画面を作る

長期的な予定

  • ~?月 シーン検知?をする
  • ~?月 論文を書く
  • ~?月 論文発表したい

進捗報告

お料理でどんな動作があるかを知る

前回) 精度は置いといて、機械学習は一旦できたぽい
お料理についてどんな動作があるか fuma さんと話す
→ 気づいたら金曜日にだったので今週やる

  • コンロや冷蔵庫, 電子レンジ, まな板前 など動き回る料理がいい
    • 卵焼き→コンロ程度?
  • 料理力が壊滅的
    • 初心者でも(慣れれば)出来るような物がいい
    • 現状
      • 卵焼き 🙆
      • 目玉焼き 🙅‍♀️
  • 今後たくさん作る必要がある
    • 好きな食べ物がいい
      • オムライスとか?

BLEビーコンのuuidを書き換えたい

Python で GATT プロトコルを扱いたい

どうやら Python で GATT 通信できるものがあるらしい
https://pypi.org/project/BLE-GATT/
https://micropython-docs-ja.readthedocs.io/ja/latest/library/bluetooth.html

HTTP ではなく、より低レイヤーの TCP を扱うイメージ

なんやかんや調べた結果、一旦ペアリングする必要があるとか？
Android端末 と ビーコンはそんなことしていないので違うはず?

よく分からないので一旦手を動かしてみる

シェルコマンドで BLE(GATT)通信してみる

BLEデバイスをスキャンする

$ sudo hcitool lescan

スクリーンショット 2024-03-12 2.08.48.png (623.4 kB)

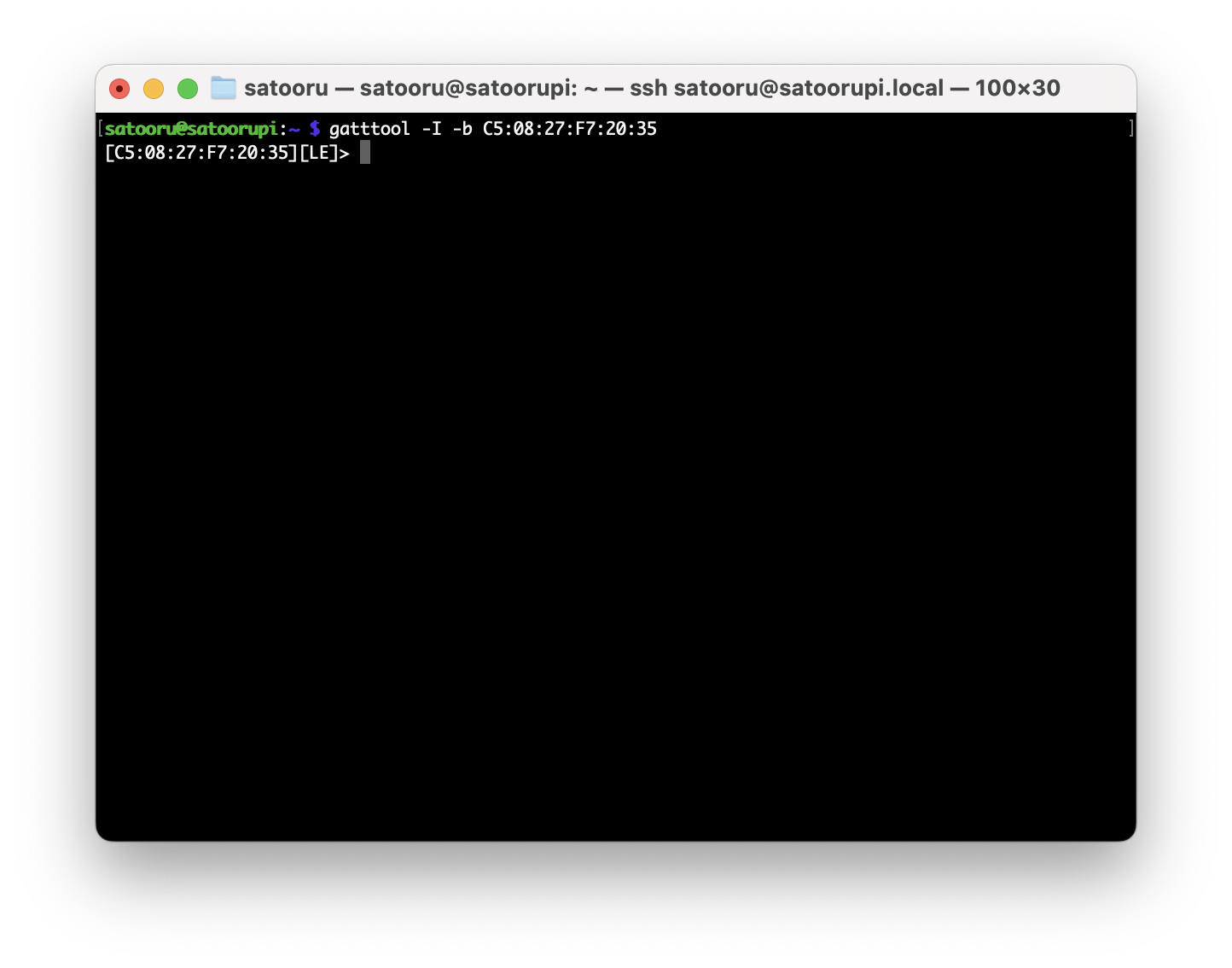

選択

$ gatttool -I -b [address]

スクリーンショット 2024-03-12 2.09.36.png (435.5 kB)

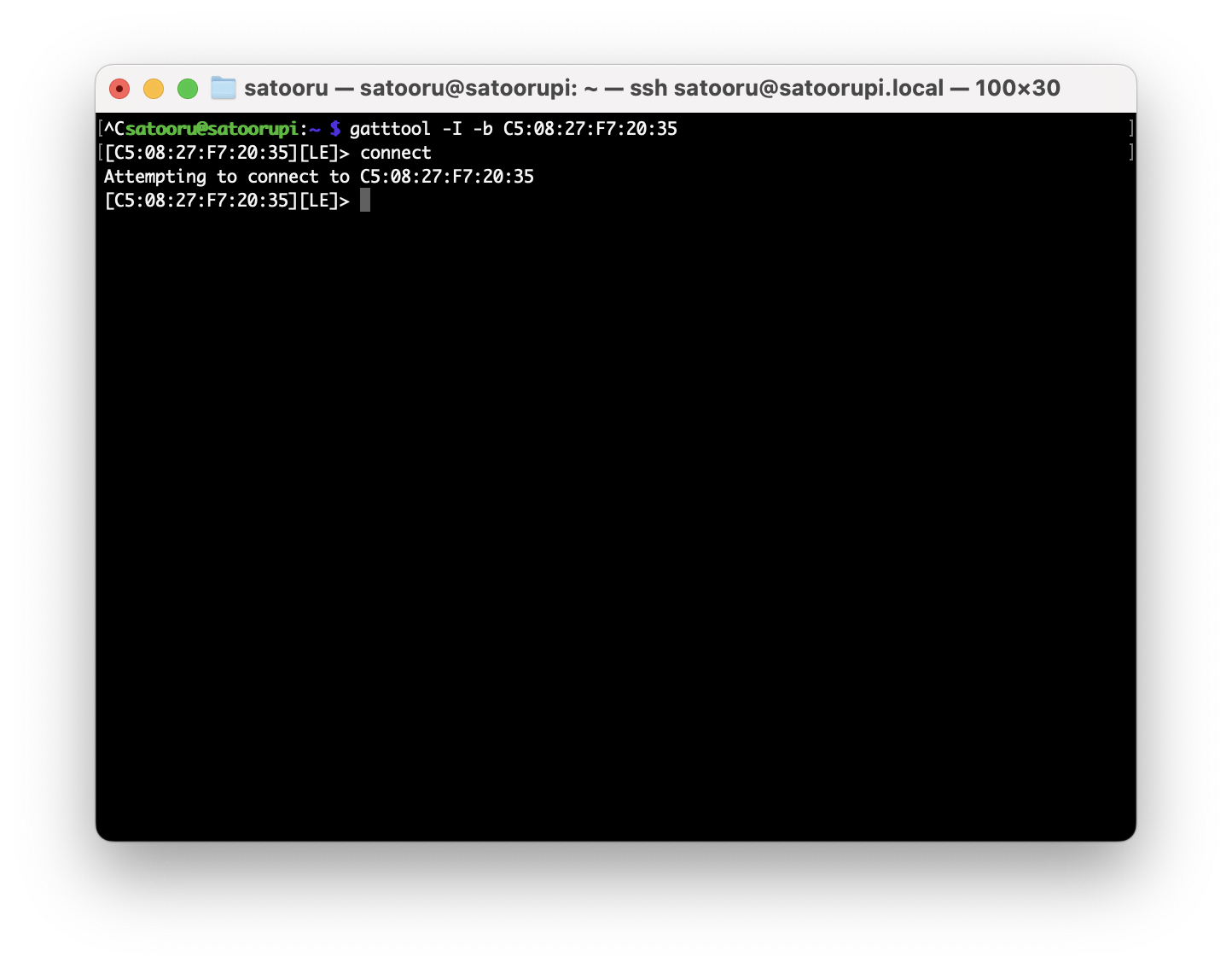

接続

[address][LE] > connect

エラー: Attempting to connect
スクリーンショット 2024-03-12 2.11.12.png (459.5 kB)

gatttool 使用法(日本語)
使用法：
   ガットツール [オプション?]

ヘルプオプション:
   -h, --help ヘルプ オプションを表示します
   --help-all すべてのヘルプ オプションを表示します
   --help-gatt すべての GATT コマンドを表示します
   --help-params すべてのプライマリ サービス/特性引数を表示します
   --help-char-read-write すべての特性を表示 値/記述子 読み取り/書き込み引数

GATTコマンド
   --primary プライマリ サービスの検出
   --characteristics 特性の発見
   --char-read 特性値/記述子の読み取り
   --char-write 特性値 応答なしの書き込み (書き込みコマンド)
   --char-write-req 特性値書き込み (書き込み要求)
   --char-desc 特性記述子の検出
   --listen 通知と指示をリッスンします

主なサービス/特性の引数
   -s, --start=0x0001 開始ハンドル(オプション)
   -e, --end=0xffff 終了ハンドル(オプション)
   -u、--uuid=0x1801 UUID16 または UUID128 (オプション)

特性 値/記述子 読み取り/書き込み引数
   -a, --handle=0x0001 ハンドルによる読み取り/書き込み特性 (必須)
   -n, --value=0x0001 書き込み特性値 (書き込み操作に必要)

アプリケーションオプション:
   -i, --adapter=hciX ローカルアダプターインターフェースを指定します
   -b, --device=MAC リモート Bluetooth アドレスを指定します
   -t、--addr-type=[パブリック | [ランダム] LE アドレスの種類を設定します。 デフォルト: パブリック
   -m, --mtu=MTU MTU サイズを指定します
   -p, --psm=PSM BR/EDR 上の GATT/ATT の PSM を指定します
   -l, --sec-level=[低 | 中 | 高] セキュリティレベルを設定します。 デフォルト: 低
   -I, --interactive 対話モードを使用する

bluetoothctl というコマンドもあるらしい.

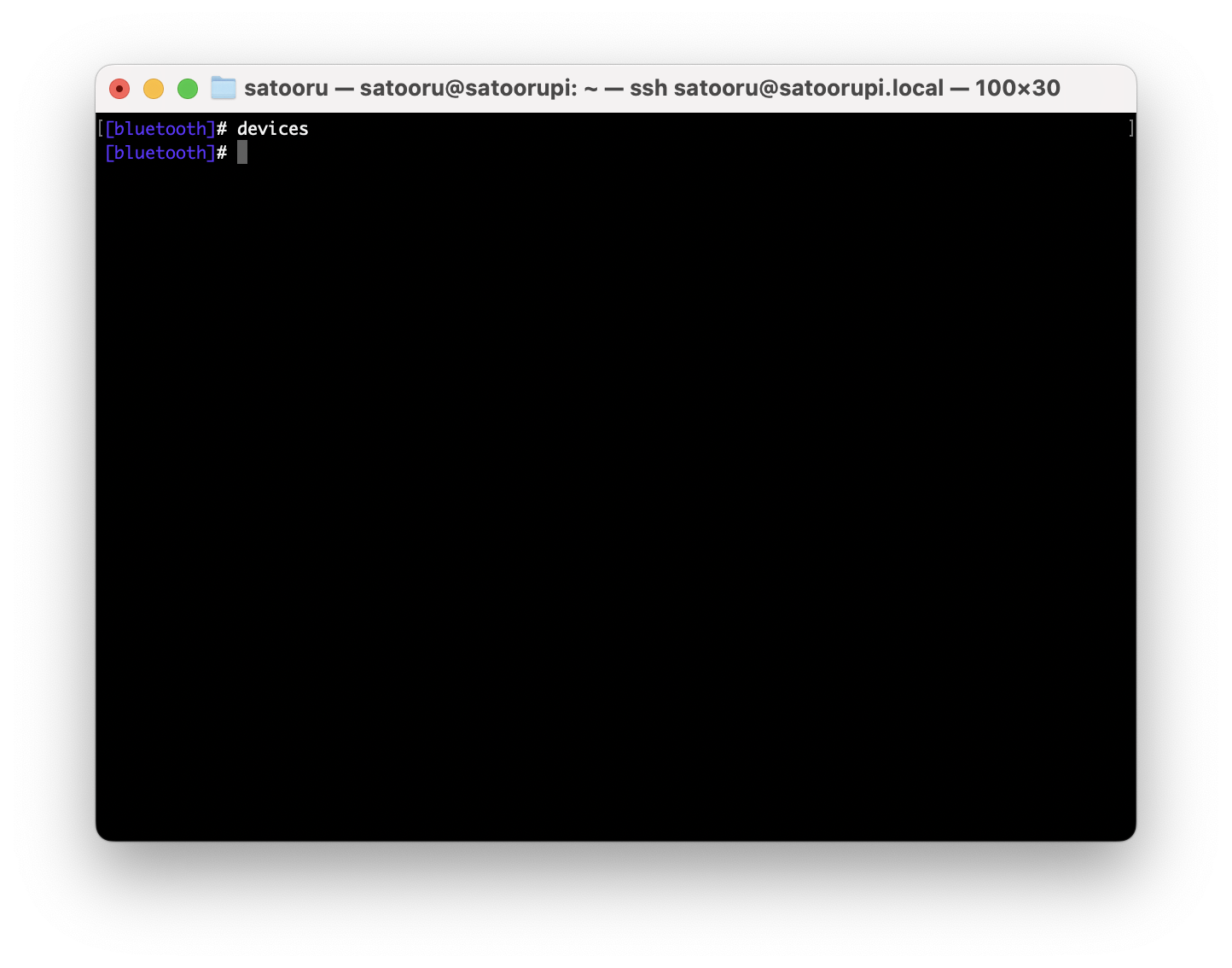

デバイス一覧を出す

$ bluetoothctl
[bluetooth]# devices

スクリーンショット 2024-03-12 2.17.27.png (423.6 kB)

でてこない.
スキャンしたものの中から接続可能なものが出てくるらしい

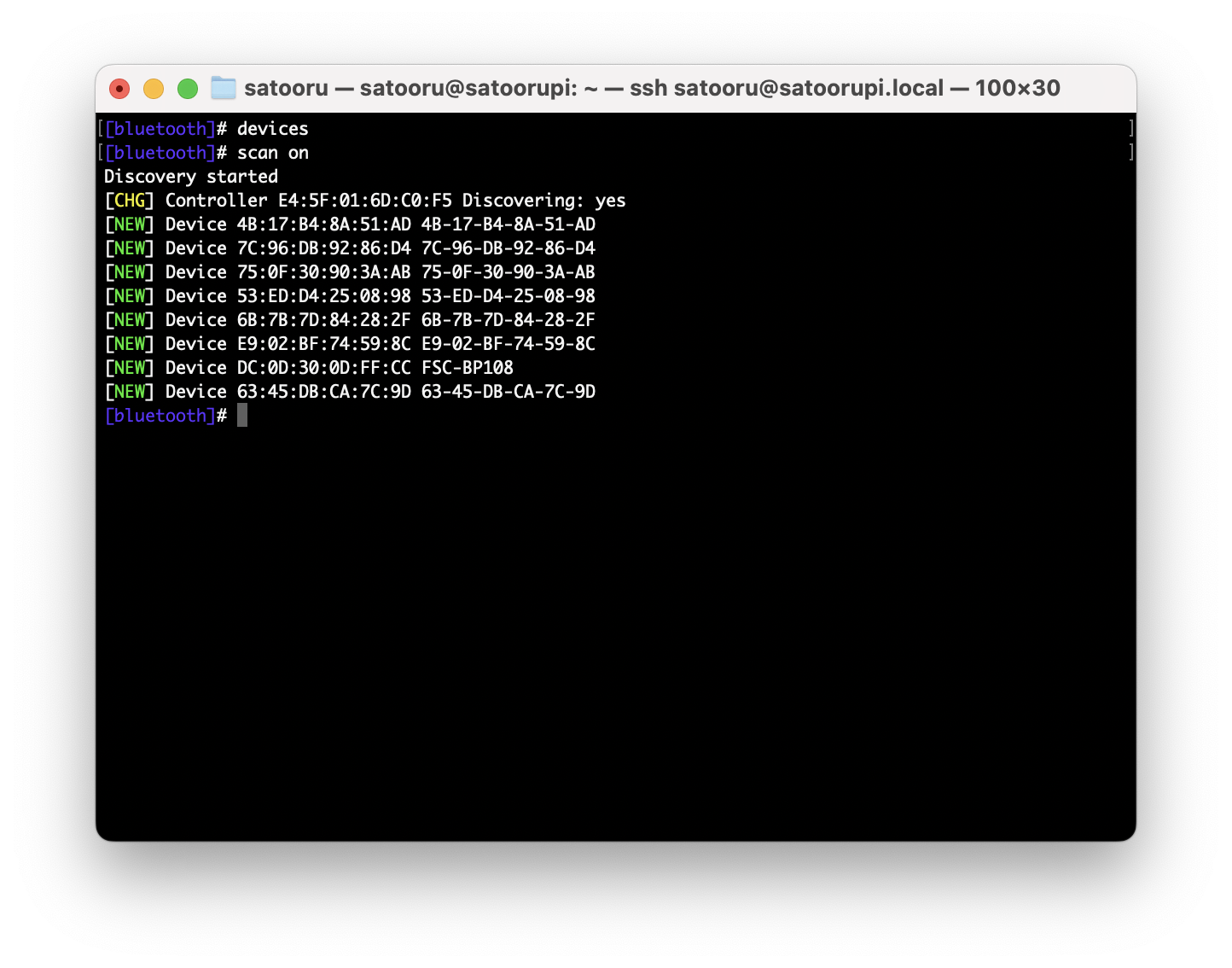

[bluetooth]# scan on

スクリーンショット 2024-03-12 2.19.06.png (576.8 kB)

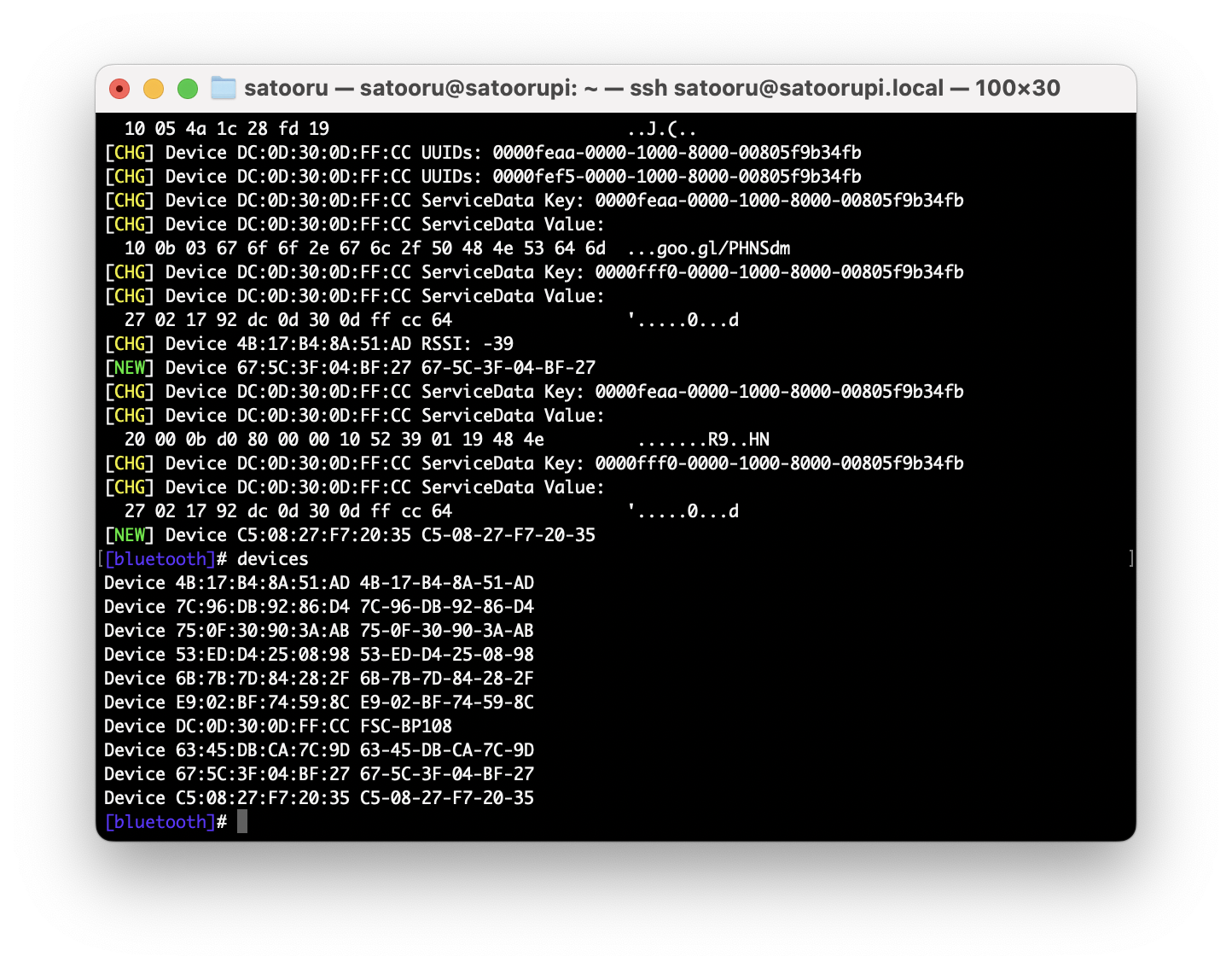

デバイス一覧が取れた
スクリーンショット 2024-03-12 2.19.44.png (839.7 kB)

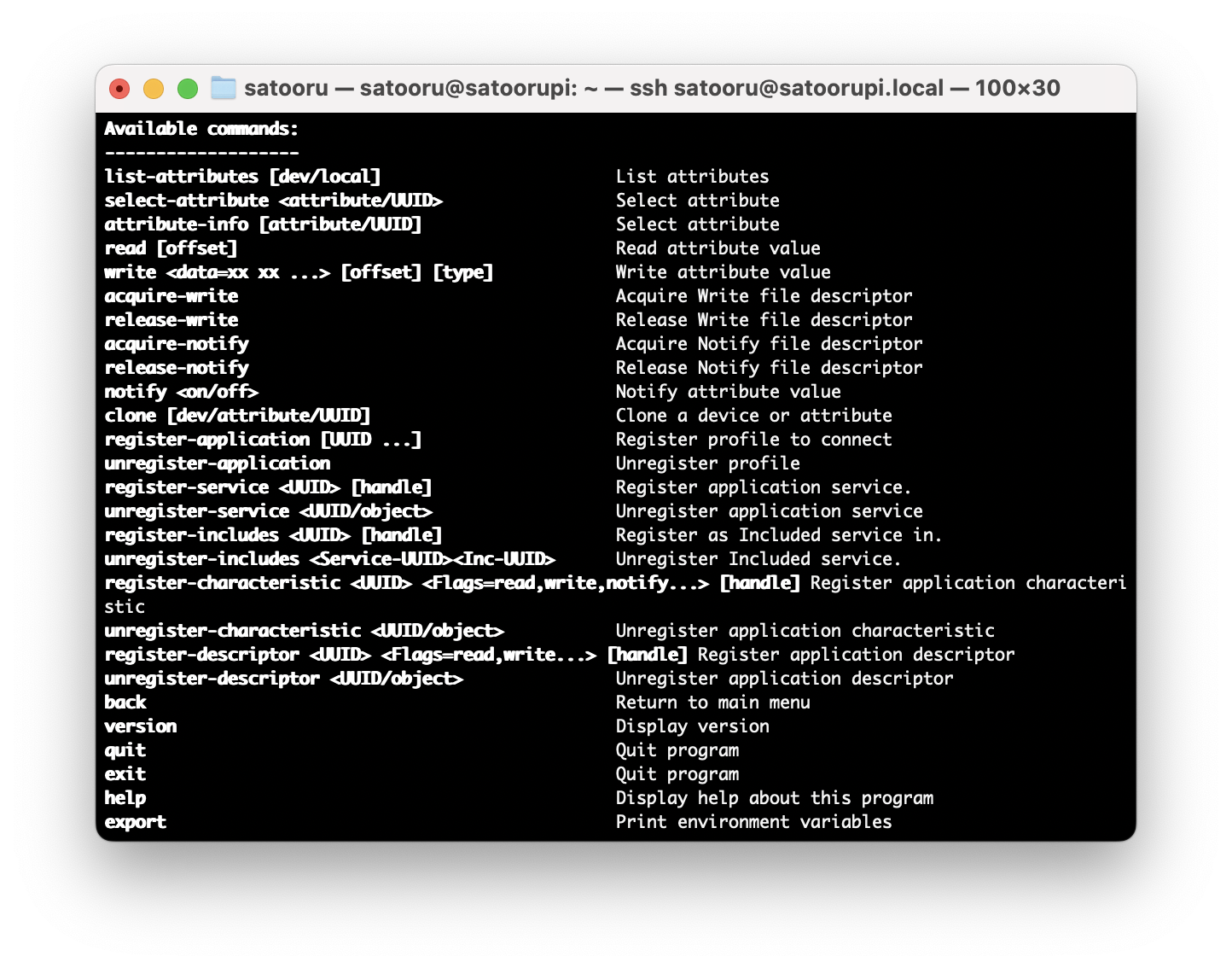

gatt というコマンドもあるのでそれを使えばできる？

[bluetooth]# menu gatt

スクリーンショット 2024-03-12 2.23.12.png (796.5 kB)

ねむい.つかれた.また今度やる

BookWorm デスクトップアプリ側 で Pasori を扱う

疲れたので楽なBookWromをやった

Pasori を使う方法として

  • Tauri のバックエンド(Rust)で読み取る
    • 一番美しい ※個人の思想
      • 本来あるべき姿
    • Rust という面で引き継ぎづらい？
    • パッケージがあれば書く量は少なく引き継ぎやすい？
  • Tauri のバックエンドから shell などから他の言語(Pythonなど)で読み取る
    • 現在の方法
    • 美しくない
      • 環境依存になる
      • 正攻法ではない
    • Python などを使えるという面では引き継ぎやすい？
  • Tauriのフロントエンド(ブラウザ/JavaScript)で読み取る
    • 美しいとは言えない
    • JavaScript という面では引き継ぎやすい？
    • 低レイヤーを知る必要があるため引き継ぎづらい

技術検証

Rust で Pasori を扱う
→ 良いパッケージがなかった

重いので Rust は諦める.

WebUSB を使って JavaScript から Pasori を扱う

USBデバイス全てに対応するAPIなのでとても低レイヤーを触っています
コード一部抜粋

1    await send(device, [0x00, 0x00, 0xff, 0x00, 0xff, 0x00]);
2    await send(device, [0x00, 0x00, 0xff, 0xff, 0xff, 0x03, 0x00, 0xfd, 0xd6, 0x2a, 0x01, 0xff, 0x00]);
3    await receive(device, 6);
4    await receive(device, 13);
5
6    await send(device, [0x00, 0x00, 0xff, 0xff, 0xff, 0x03, 0x00, 0xfd, 0xd6, 0x06, 0x00, 0x24, 0x00]);
7    await receive(device, 6);
8    await receive(device, 13);
9
10    await send(device, [0x00, 0x00, 0xff, 0xff, 0xff, 0x03, 0x00, 0xfd, 0xd6, 0x06, 0x00, 0x24, 0x00]);
11    await receive(device, 6);
12    await receive(device, 13);

カスタムイベントというやつを使ってみた
イベント: ウェブページ上で発生するあらゆるアクションの総称 SAMURAI ENGINEER

idm を読み取ったら発火するイベントを作成した

1// イベントを定義
2const readIdmEvent = new CustomEvent('readIdm', { detail: { idm } });
3// イベントを発火
4window.dispatchEvent(readIdmEvent);
5
6// イベントリスナーを登録 (idm が呼ばれる度にonReadIdmが実行される)
7window.addEventListener('readIdm', onReadIdm);

カスタムフックにして扱いやすくなった

1const LendingPage = (props: LendingPageProps): ReactElement => {
2  const subscribeIdm = useCallback(handleReadIdm, []); // カスタムフック
3  const { start, stop } = usePasoriEvent(subscribeIdm);
4
5  function handleReadIdm(idm: string) {
6    console.log({ idm });
7    handleNext();
8  }
9
10  ...
11}

mizutani 先輩とのReactドキュメント輪読会が役に立ちました
イベントリスナーを削除するには同じ関数を与える必要がある
→ useCallback でいい感じに
もう少しいい感じにしたい (strictモードでは webUSBの動作が不安定)

せっかく JS だけで出来たので仮デプロイしました
https://bookworm-nfc.satooru.dev/

ほとんど完成してしまったのでAPIができ次第、続きをやります

進路関係

余談

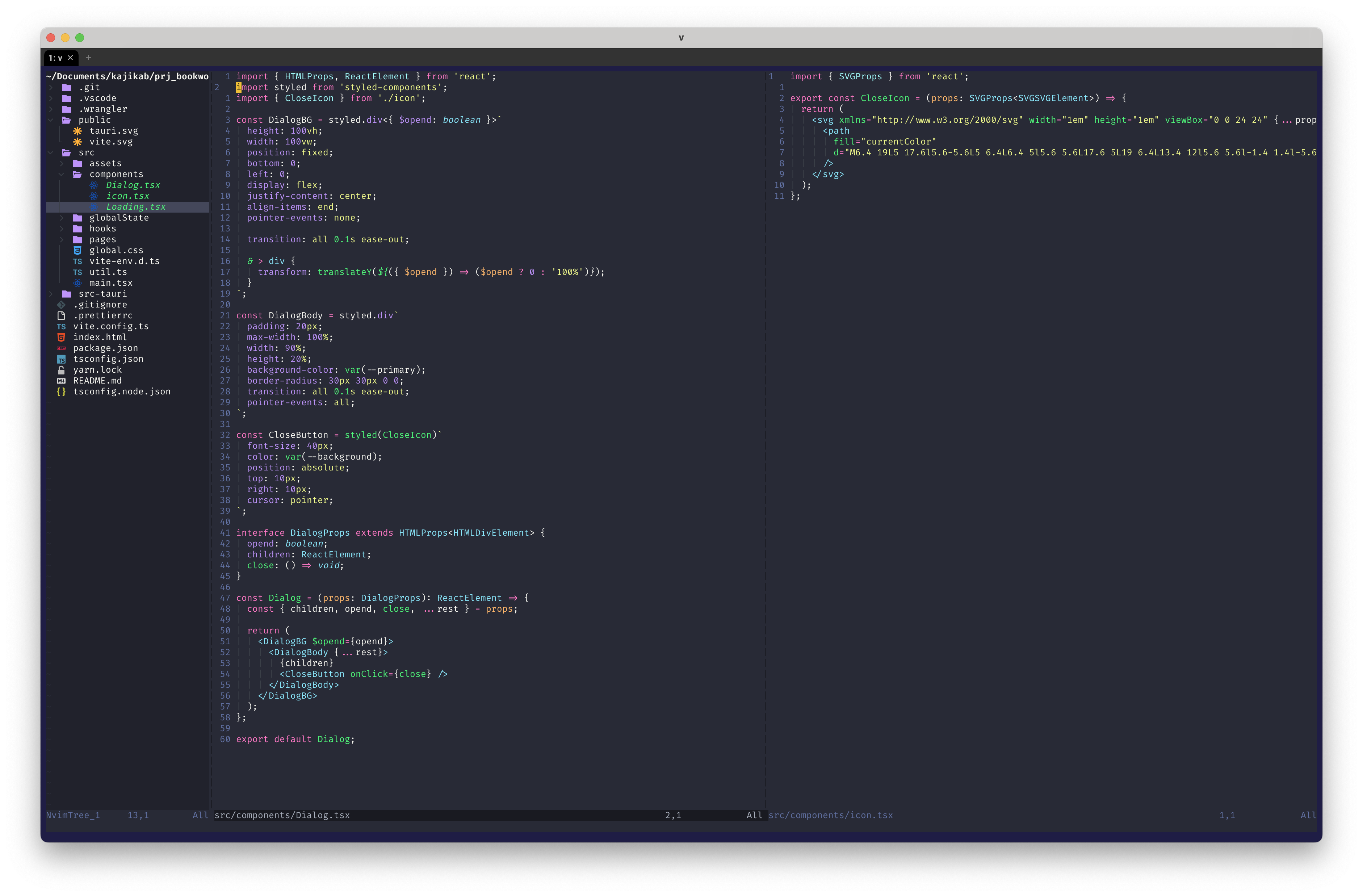

neovim 始めました

windows の VScode があまりにも触りづらかったので vim に慣れようと思います.
ぼくのかんがえたさいきょうのIDEを構築しています
スクリーンショット 2024-03-12 1.46.58.png (1.4 MB)

広見城に訪れた

八草駅から5分程度の位置にある城
雨上がりで危なそうだったので攻城は諦めた

牧野先輩の家に帰った @豊橋

行き

帰り道に竹島に寄るのが恒例と聞いたので寄った

楽しくなって浜名湖にも寄った

帰り

吉田城に行った
続日本百名城の一つで気になってた

のんほいパークに行った

メモ

DC:0D:30:0D:FF:CC

https://www.mikan-tech.net/entry/ble-gatt-study
https://www.mikan-tech.net/entry/raspi-sensortag-gatttool
https://jitaku.work/it/category/bluetooth/gatttool/
